REVERSIT-V

La caldera REVERSIT-V es del tipo monobloque de tres pasos de gases con hogar de combustión con sobrepresión y retorno automático de la llama.

El fogón es cilíndrico de gran diámetro. Se encuentra sumergido en agua y constituye la superficie absorbente de la radiación y la convección de la llama.

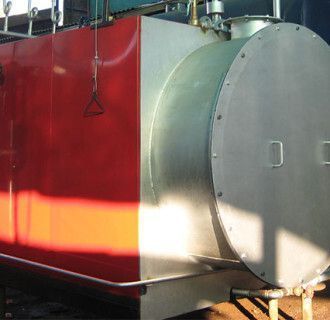

El frente delantero de la caldera está constituido por una puerta abisagrada provista de empaquetaduras de sello y tuercas de cierre de fácil manejo, garantizando la estanqueidad en el cierre y hace que todas las partes del generador sean accesibles, facilitando la limpieza.

La caldera REVERSIT-V se fabrica para generar desde 400 hasta 5.400 kg de vapor por hora y para presiones de trabajo de 8, 10, 12 y 14 bar. Con eficiencias de hasta un 90% según la presión de trabajo.

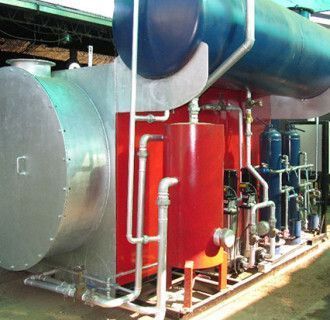

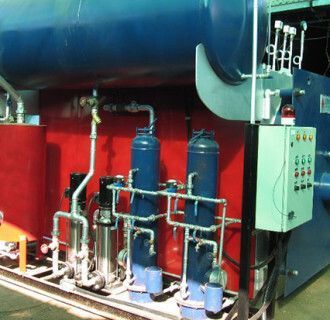

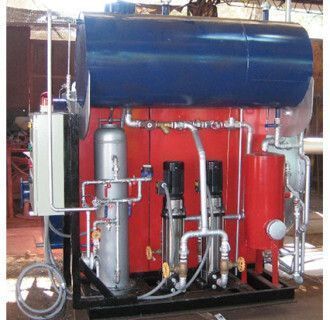

Desde 400 hasta 2.000 kg/h de vapor se fabrican en versión POCKET, con todos los equipos periféricos instalados en un chasis único que está preparado para utilizar grúas horquilla, con todas sus conexiones hidráulicas y eléctricas, lista para operar.

El bajo contenido de agua de la caldera REVERSIT-V le permite estar en operación en corto tiempo, ideal para pequeños emprendimientos.

ESPECIFICACIONES TÉCNICAS

REVERSIT -VAPOR-GL-GN-P2-P5-P6
MODELO POCKET REVERSIT – VAPOR REVERSIT-VAPOR
Unidad 400 500 600 700 800 900 1000 1200 1380 1500 2000 2760 3450 4300 5500
PRODUCCION DE VAPOR
(a 8 bar de presion de trabajo con agua de alimentacion a 60ºC)		 kg/vh. 400 500 600 700 800 900 1000 1200 1380 1500 2000 2760 3450 4300 5500
POTENCIA TERMICA UTIL Kw 279 349 418 488 558 628 698 837 963 1050 1395 1926 2407 3000 3872
CONSUMO MAXIMO HORA POCKET SOLO CALDERA
GAS LICUADO (GL) LT 45,0 56,4 67,7 79,0 90,3 101,6 112,9 135,5 155,8 169,3 225,8 311,6 389,5 485,0 621,0
GAS NATURAL (GN) M³n 32,2 40,3 48,3 56,4 64,5 72,5 80,6 96,7 111,3 120,9 161,3 222,6 278,2 346,0 498,0
PETROLEO DIESEL (P2) LT 31,2 39,0 46,8 54,7 62,5 70,3 78,1 93,7 107,8 117,2 153,2 215,6 270,0 336,0 482,0
PETROLEO Nº 5 ( P5) KG 27,6 34,5 41,5 48,3 55,3 62,2 69,1 82,4 95,4 103,7 138,2 190,8 239,0 297,0 427,0
PETROLEO Nº 6 (P6) KG 28,2 35,2 42,3 49,4 56,4 63,5 70,5 84,6 97,3 105,8 141,1 194,7 243,0 303,0 436,0
DIMENSIONES POCKET SOLO CALDERA
ANCHO TOTAL mm 1822 1920 1916 1952 1982 2072 2072 2100 2110 2202 2336 1910 1990 2160 2200
ALTURA TOTAL mm 1991 2135 2236 2247 2300 2400 2400 2540 2620 2608 2930 2115 2195 2365 2420
LARGO TOTAL mm 1979 2009 2258 2211 2451 2413 2513 2613 2713 3053 3208 4779 5725 6522 8086
PESO TOTAL KG 1866 2024 2203 2332 2568 2908 3064 3361 3568 4253 4873 5800 7900 8150 10100
CONTENIDO DE AGUA LT 666 752 992 982 1182 1213 1277 1537 1584 1806 2137 3112 3899 4542 4863
PERDIDA DE CARGA EN PASO DE HUMOS mbar 1,0 2,2 2,5 2,8 3,0 3,8 4,0 4,6 5,0 5,4 5,5 6,0 6,5 7,0 7,5









REVERSIT -AP2-GL-GN

MODELO
 Uni. 75 100 150 200 250 300 350 400 500 600 800 1000 1250 1400
PRODUCCIÓN DE CALOR
AGUA A 85 °C
 kcal/h 75.000 100.000 150.000 200.000 250.000 300.000 350.000 400.000 500.000 600.000 800.000 1.000.000 1.250.000 1.400.000
POTENCIA TÉRMICA ÚTIL
 KW 87 116 174 233 291 349 407 465 581 698 930 1.163 1.453 1.628
CONSUMO MÁXIMO HORA
PETROLEO DIESEL (P2)
 LT 10 13 19 25 32 38 44 51 63 76 101 127 158 177
GAS LICUADO (GL)
 LT 14 18 27 37 46 55 64 73 92 110 147 183 229 256
GAS NATURAL (GN)
 M3n 10 13 20 26 33 39 46 52 65 78 105 131 164 183
DIMENSIONES
ANCHO TOTAL
 mm 820 820 820 820 975 975 975 975 1220 1220 1350 1350 1350 1400
ALTURA TOTAL
 mm 1050 1050 1050 1050 1205 1205 1205 1205 1295 1295 1420 1420 1420 1470
LARGO TOTAL
 mm 890 910 1130 1320 1360 1560 1660 1910 2080 2080 2240 2314 2414 2514
PESO TOTAL
 KG 607 580 662 716 934 997 1064 1141 1748 1822 1850 2019 2113 2554
PÉRDIDA DE CARGA LADO HUMOS
 mbar 1,1 1,2 1,3 1,5 1,8 2,1 2,5 2,7 3,2 3,8 4,3 5,1 6,5 7
PÉRDIDA DE CARGA LADO AGUA
 mbar 11 15 19 24 30 25 34 23 31 30 38 51 58 54
