MIX-AP

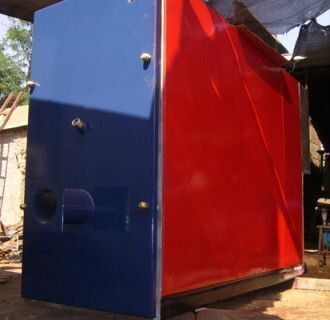

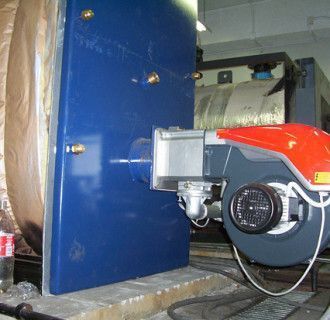

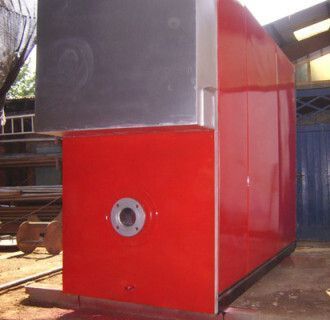

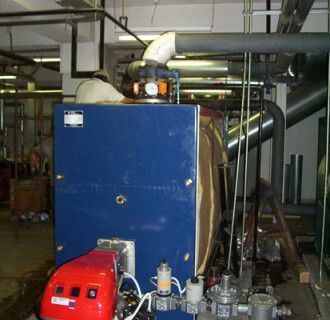

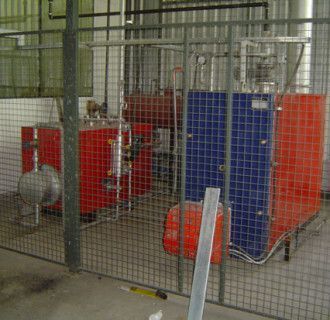

La caldera MIX-A es una unidad de tres pasos de gases de alta eficiencia y bajo contenido de agua para sistemas de calefacción. Está diseñada para la generación de agua caliente utilizando como combustible petróleo diesel, gas natural o gas licuado.

La caldera MIX-A se fabrica para producir 100.000 hasta 1.200.000 kcal/h y para presiones de 6, 8 y 10 bar. Su eficiencia de combustión alcanza el 92%.

La caldera MIX-A es una unidad de reducidas dimensiones permitiendo su paso por puertas o accesos angostos. Resulta ideal para el reemplazo de unidades de baja.

Tiene una amplia cámara de combustión de baja carga térmica, para un nivel bajo de emisiones de óxido de nitrógeno.

ESPECIFICACIONES TÉCNICAS

REVERSIT -VAPOR-GL-GN-P2-P5-P6
MODELO
 Uni. 100 150 200 250 300 350 400 500 600 800 1000
PRODUCCIÓN DE CALOR
AGUA A 85 °C
 kcal/h 100.000 150.000 200.000 250.000 300.000 350.000 400.000 500.000 600.000 800.000 1.000.000
POTENCIA TÉRMICA ÚTIL
 KW 116 174 233 291 349 407 465 581 698 930 1.163
CONSUMO MÁXIMO HORA
PETRÓLEO DIESEL (P2)
 LT 13 19 25 32 38 44 51 63 76 101 127
GAS LICUADO (GL)
 LT 18 27 37 46 55 64 73 92 110 147 183
GAS NATURAL (GN)
 M3n 13 20 26 33 39 46 52 65 78 105 131
DIMENSIONES
ANCHO TOTAL
 mm 570 690 690 690 790 790 840 840 900 900 1050
ALTURA TOTAL
 mm 1150 1420 1420 1420 1620 1620 1720 1720 1840 2000 1830
LARGO TOTAL
 mm 1120 1320 1320 1320 1850 1850 2420 2420 2420 2420 3420
PESO TOTAL
 KG 410 655 675 685 1060 1100 1700 1770 2010 2350 2810
PÉRDIDA DE CARGA LADO HUMOS
 mbar 1,2 1,3 1,5 1,8 2,1 2,5 2,7 3,2 3,8 4,3 5,1
PÉRDIDA DE CARGA LADO AGUA
 mbar 15 19 24 30 25 34 23 31 30 38 51
