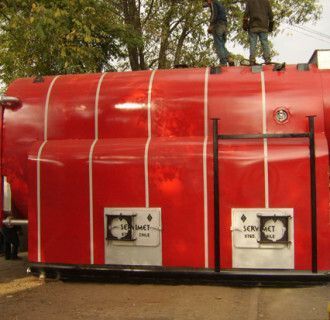

UNI-VCHL

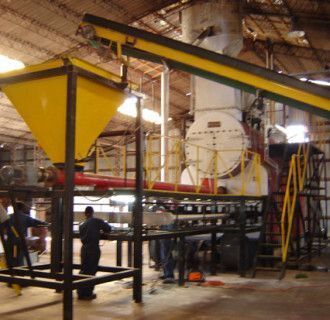

La caldera UNI-VCHL es una unidad para generación industrial de vapor con carga automática de combustible utilizando chips de madera y de desechos de madera. Opera con combustibles de hasta un 60% de humedad y el control de la combustión puede ser manual o computacional.
La caldera UNI-VCHL está diseñada y construida para generar desde 3.000 a 20.000 kg de vapor por hora y para presiones de trabajo de 8, 10, 12 y 14 bar. Posee una eficiencia de combustión de un 85%.
El diseño del hogar de combustión de la caldera UNI-VCHL permite mantener estable la presión de trabajo y la generación de vapor independiente de la humedad del combustible, sin humos visibles en todo el rango de operación
La caldera UNI-VCHL requiere de un solo operador por turno y rápidamente alcanza la presión de trabajo necesaria.
Tiene el más bajo costo de explotación del mercado, redituando la inversión en menos de un año.
La caldera UNI-VCHL se puede suministrar con equipos de abatimiento de material particulado que permiten bajar la emisión de contaminantes a menos de 18 mg/m3N, permitiendo su operación en la Región Metropolitana incluso en preemergencia ambiental.
ESPECIFICACIONES TÉCNICAS
|
MODELO
|
Uni. | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 18000 | 20000 |
|
PRODUCCIÓN DE VAPOR
(a 10 bar de presión de trabajo ycon agua de alimentación a 60°C) |
kg/vh. | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 18000 | 20000 |
|
POTENCIA TÉRMICA ÚTIL
|
KW | 2.110 | 2.813 | 3.517 | 4.220 | 5.626 | 7.033 | 8.440 | 10.550 | 12.659 | 14.066 |
|
CONSUMO MAXIMO HORA
|
|||||||||||
|
CHIPS CON 60% HUMEDAD
|
KG | 1.581 | 2.108 | 2.635 | 3.163 | 4.217 | 5.271 | 6.325 | 7.906 | 9.488 | 10.542 |
|
CHIPS CON 50% HUMEDAD
|
KG | 1.186 | 1.581 | 1.977 | 2.372 | 3.163 | 3.953 | 4.744 | 5.930 | 7.116 | 7.906 |
|
CHIPS CON 40% HUMEDAD
|
KG | 928 | 1.238 | 1.547 | 1.856 | 2.475 | 3.094 | 3.713 | 4.641 | 5.569 | 6.188 |
|
CHIPS CON 30% HUMEDAD
|
KG | 762 | 1.017 | 1.271 | 1.525 | 2.033 | 2.541 | 3.050 | 3.812 | 4.574 | 5.083 |
|
DIMENSIONES
|
|||||||||||
|
ANCHO TOTAL
|
mm | 2250 | 2250 | 2300 | 2720 | 2720 | 3520 | 3520 | 4120 | 4150 | 4250 |
|
ALTURA TOTAL
|
mm | 3650 | 3650 | 3650 | 3650 | 4300 | 4200 | 4450 | 6500 | 6800 | 7650 |
|
LARGO TOTAL
|
mm | 6020 | 6050 | 6100 | 7100 | 7410 | 7600 | 7700 | 7950 | 8250 | 11900 |
|
LARGO CON SISTEMA DE CARGA
|
mm | 10360 | 10580 | 11210 | 12950 | 14650 | 15020 | 15120 | 15470 | 16320 | 20630 |
DESCARGAR PDF-
