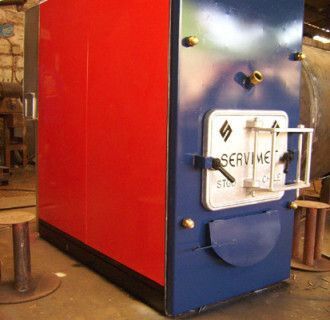

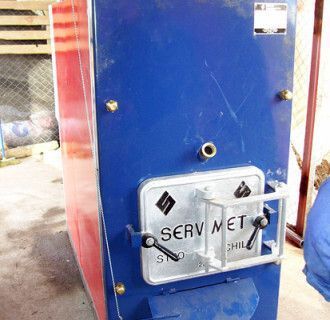

MIX-AL

La caldera MIX-AL es una unidad de tres pasos de gases de alta eficiencia y bajo contenido de agua para sistemas de calefacción. Está diseñada para la generación de agua caliente de calefacción con leña.

Se fabrica para producir desde 100.000 hasta 800.000 kcal/h y para presiones de 6, 8 y 10 bar. Su eficiencia de combustión alcanza el 82%.

La caldera MIX-AL es una unidad de reducidas dimensiones, lo que permite su paso por puertas o accesos angostos. Resulta ideal para el reemplazo de unidades dadas de baja.

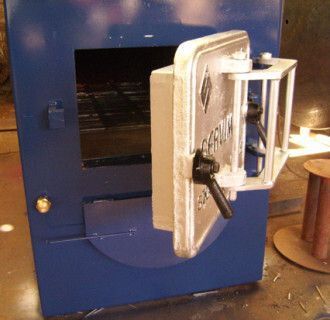

Posee carga manual y tiro natural, con controlador de tiraje automático regulado por la temperatura del agua.

ESPECIFICACIONES TÉCNICAS

REVERSIT -VAPOR-GL-GN-P2-P5-P6
MODELO
 Uni. 100 150 200 250 300 350 400 500 550 600 650 700 800
PRODUCCIÓN DE CALOR
AGUA A 85°C
 kcal/h 100.000 150.000 200.000 250.000 300.000 350.000 400.000 500.000 550.000 600.000 650.000 700.000 800.000
POTENCIA TÉRMICA ÚTIL
 KW 116 174 233 291 349 407 465 581 640 698 756 814 930
CONSUMO MÁXIMO HORA
LEÑA CON 40% HUMEDAD
 KG 54 82 109 136 163 190 217 272 299 326 353 380 435
LEÑA CON 30% HUMEDAD
 KG 45 67 89 112 134 156 179 223 246 268 290 313 357
LEÑA CON 25% HUMEDAD
 KG 42 63 83 104 125 146 167 208 229 250 271 292 333
DIMENSIONES
ANCHO TOTAL
 mm 720 720 810 810 810 810 810 1170 1170 1170 1170 1170 1170
ALTURA TOTAL
 mm 1550 1650 1790 1790 1840 1840 1998 2350 2350 2350 2350 2228 2600
LARGO TOTAL
 mm 1308 1508 1858 1908 2060 2360 2360 2360 2360 2360 2360 3104 2414
PESO TOTAL
 KG 805 1007 1358 1442 1668 1900 2121 3181 3245 3293 3378 3481 3850
PÉRDIDA DE CARGA
LADO AGUA
 mbar 15 19 24 30 25 34 23 31 32 34 36 34 38
ALTURA MÍNIMA CHIMENEA
 m 5 5 6 6 6 6 8 8 8 8 8 8 8
DIMENSIÓN MÁXIMA LEÑA
 mm 100*370 10*370 150*550 150*550 150*550 150*550 150*550 200*550 200*550 200*550 200*550 200*1100 200*1100
